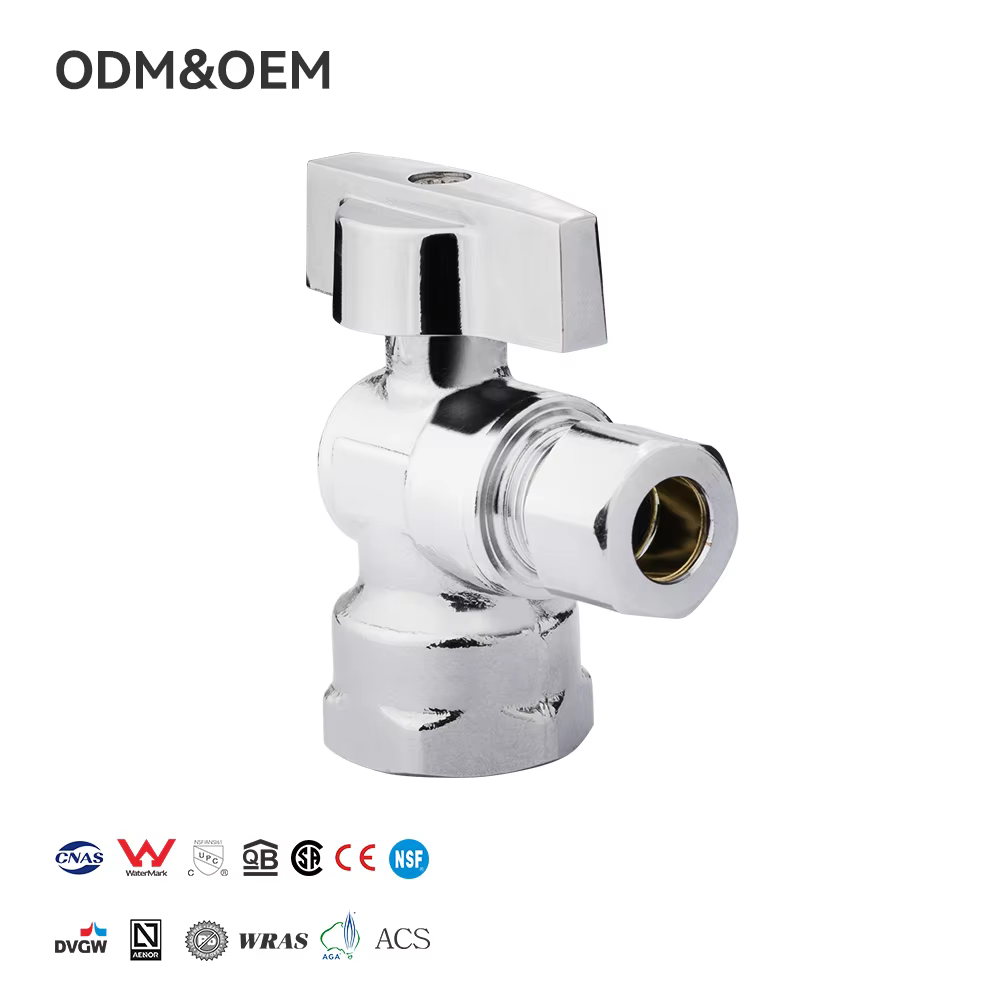

Чем запорный клапан отличается от других типов клапанов?

A стойковый клапан является одним из наиболее фундаментальных, но в то же время отличительных типов клапанов, применяемых в промышленных и бытовых системах; он специально предназначен для полного перекрытия потока, а не для регулирования расхода. Понимание ключевых различий между запорным клапаном и другими типами клапанов имеет решающее значение для инженеров, специалистов по эксплуатации объектов и служб технического обслуживания, которым необходимо выбрать подходящий клапан для конкретных эксплуатационных требований. Основное различие заключается в принципе двоичного функционирования запорного клапана: он работает исключительно в полностью открытом или полностью закрытом положении, что резко контрастирует с другими типами клапанов, обеспечивающими возможность плавной регулировки расхода.

Рабочий механизм запорного клапана основан на его способности создавать полное уплотнение в закрытом состоянии, что эффективно прекращает весь поток жидкости через трубопроводную систему. Эта основополагающая характеристика отличает его от дроссельных клапанов, регулирующих клапанов и других типов клапанов, предназначенных для модуляции расхода, а не для обеспечения полного перекрытия потока. Философия конструкции запорного клапана делает приоритетом целостность уплотнения, а не точность регулирования потока, что делает его предпочтительным выбором для задач изоляции, где предотвращение прохождения жидкости имеет первостепенное значение по сравнению с возможностями регулирования расхода.

Основные принципы конструкции запорных клапанов

Конструкция и механизмы уплотнения

Конструкция запорного клапана основана на простом, но эффективном уплотнительном механизме, который отличает его от других типов клапанов благодаря акценту на обеспечение герметичного перекрытия потока. В корпусе клапана размещён подвижный диск или пробка, перемещающиеся перпендикулярно направлению потока и образующие уплотнение против седла при достижении клапаном закрытого положения. Такое перпендикулярное движение отличает запорный клапан от задвижки, в которой уплотняющий элемент перемещается параллельно направлению потока, а также от регулирующего клапана, в котором затворный элемент движется по угловому пути к седлу.

Уплотнительный интерфейс в запорном клапане, как правило, использует либо эластичную посадочную конструкцию с применением эластомерных материалов, либо металлическое уплотнение «металл-металл» для высокотемпературных применений. Такой способ уплотнения принципиально отличается от шаровых клапанов, в которых перекрытие потока достигается за счёт вращающегося сферического элемента, или от дисковых поворотных клапанов, в которых используется поворотный дисковый механизм. Линейное движение уплотнения в запорном клапане обеспечивает равномерное распределение силы уплотнения по всей окружности посадочной поверхности, гарантируя надёжное перекрытие даже после продолжительного периода эксплуатации.

Эксплуатационные характеристики и производительность

Эксплуатационный профиль запорного клапана подчеркивает его двоичную функциональность: клапан работает исключительно в полностью открытом или полностью закрытом положении и не обладает возможностью промежуточного дросселирования. Данная эксплуатационная особенность четко отличает запорный клапан от регулирующих клапанов, которые специально предназначены для работы в различных промежуточных положениях с целью регулирования расхода. Шток запорного клапана обычно выполнен в вариантах с поднимающимся или неподнимающимся штоком; оба варианта обеспечивают однозначную индикацию положения клапана и при этом сохраняют основной акцент на полной изоляции потока.

Требования к крутящему моменту для управления запорным клапаном, как правило, остаются умеренными по сравнению с задвижками аналогичного размера, главным образом из-за перпендикулярного движения уплотнения, которое снижает трение в процессе эксплуатации. Это эксплуатационное преимущество особенно наглядно проявляется при сравнении характеристик запорного клапана с характеристиками клиновых задвижек, где высокие силы посадки могут вызывать значительные требования к крутящему моменту при управлении. Конструкция запорного клапана изначально минимизирует риск заклинивания диска или задиров штока, характерных для механизмов параллельно скользящих задвижек.

Сравнительный анализ с задвижками

Различия в механизмах уплотнения

Фундаментальное различие между запорным и шиберным клапанами заключается в их соответствующих механизмах уплотнения и конфигурациях проходного сечения. В шиберном клапане используется клиновидный или параллельный затвор, который перемещается перпендикулярно направлению потока, обеспечивая уплотнение по всему периметру затвора при его закрытии. Напротив, в запорном клапане применяется диск или пробка, перемещающиеся перпендикулярно проходному сечению, что создаёт уплотнение в виде точки или линии против круглого седла.

Задвижки превосходно подходят для применений, где требуется минимальное падение давления при полностью открытом положении, поскольку затвор полностью убирается из потока, создавая беспрепятственный проход. Затворный клапан, напротив, сохраняет некоторое ограничение потока даже в полностью открытом состоянии из-за геометрии корпуса клапана и конфигурации седла. Это различие делает задвижки предпочтительным выбором для изоляции магистральных линий, где приоритетом является эффективность потока, тогда как затворные клапаны лучше подходят для ответвлений и сервисных применений, где умеренное падение давления остаётся допустимым в обмен на повышенную надёжность герметизации.

Рассмотрение вопросов обслуживания и долговечности

Требования к техническому обслуживанию запорных клапанов, как правило, менее строгие по сравнению с задвижками благодаря их более простой геометрии уплотнения и меньшей склонности к повреждению седел. Сёдла задвижек могут подвергаться царапинам от загрязнений или частиц, попадающих между поверхностью затвора и седлом в процессе эксплуатации, тогда как сёдла запорных клапанов выигрывают от перпендикулярного движения уплотнения, которое при закрытии способствует очистке уплотняющих поверхностей. Такое самоочищающее действие механизма запорного клапана способствует увеличению срока службы и снижению частоты технического обслуживания в типовых промышленных применениях.

Уплотнения штока запорных клапанов, как правило, требуют менее частой регулировки по сравнению с уплотнениями штока задвижек, главным образом из-за меньших усилий, действующих на шток, и сокращённого хода штока при работе запорных клапанов. Компактные требования к приводам запорных клапанов также упрощают процедуры технического обслуживания и снижают общую сложность системы по сравнению с установками задвижек, для которых могут потребоваться более крупные приводы, способные преодолевать более высокие рабочие крутящие моменты.

Отличие от шаровых и дисковых затворов

Различия в приводах и интерфейсах управления

Требования к интерфейсу исполнительного механизма для запорных клапанов существенно отличаются от требований к шаровым и дисковым затворам из-за их линейного принципа работы. Для запорных клапанов требуются линейные исполнительные механизмы или многократно поворотные вращательные исполнительные механизмы с устройством гайки штока, преобразующие вращательное движение в линейное перемещение. Это резко контрастирует с шаровыми и дисковыми затворами, в которых используются четвертьоборотные вращательные исполнительные механизмы, обеспечивающие быструю работу за счёт поворота на 90 градусов.

Интерфейс управляющего сигнала для автоматизированных запорных клапанов, как правило, предполагает более продолжительное время хода по сравнению с установками шаровых или дисковых затворов. В то время как стойковый клапан может потребоваться от 15 до 30 секунд для полного хода, шаровые и дисковые затворы способны выполнить весь диапазон своего движения за 3–5 секунд. Эта разница во времени влияет на аспекты проектирования систем для аварийного отключения, где быстрое закрытие клапана становится критически важным для обеспечения безопасности технологического процесса.

Коэффициент пропускной способности и характеристики перепада давления

Характеристики коэффициента расхода запорных клапанов, как правило, находятся между характеристиками задвижек и проходных клапанов, обеспечивая умеренную пропускную способность при допустимых значениях перепада давления для большинства задач изоляции. Шаровые клапаны, как правило, обеспечивают наибольшие значения коэффициента расхода среди типов запорных клапанов благодаря возможности исполнения с полным проходом, тогда как дисковые поворотные клапаны обеспечивают превосходную пропускную способность по сравнению с их компактными габаритными размерами. Запорные клапаны обеспечивают баланс этих эксплуатационных характеристик, обеспечивая надёжное уплотнение при умеренных ограничениях расхода.

Характеристики восстановления давления в зоне ниже по потоку от запорных клапанов отличаются от характеристик шаровых и дисковых клапанов из-за геометрии их внутреннего проточного канала. Запорные клапаны обеспечивают более постепенный профиль восстановления давления по сравнению с резким восстановлением давления, характерным для шаровых клапанов, при этом обеспечивая лучшее восстановление давления, чем типичная конструкция проходного клапана. Эта особенность потока влияет на гидравлические расчёты системы и выбор насосов в тех применениях, где запорный клапан работает в частично открытом положении во время пуска или остановки.

Критерии выбора, специфичные для приложения

Условия эксплуатации и факторы окружающей среды

Выбор между запорными кранами и другими типами клапанов зачастую зависит от конкретных условий эксплуатации, при которых эксплуатационные характеристики запорного крана оказываются предпочтительными. В высокотемпературных применениях запорные краны часто предпочтительнее шаровых кранов благодаря их способности компенсировать тепловое расширение без потери герметичности уплотнения. Линейный механизм уплотнения запорных кранов обеспечивает стабильную работу в широком диапазоне температур, тогда как материалы седел шаровых кранов могут подвергаться термическому разрушению или терять эффективность уплотнения при экстремальных температурных условиях.

Коррозионно-агрессивные эксплуатационные условия требуют применения запорных клапанов с конструкцией, позволяющей заменять седельные детали и обеспечивать упрощенный внутренний доступ для проведения технического обслуживания. В отличие от дисковых затворов, при ремонте которых может потребоваться полный демонтаж клапана для замены седла, запорные клапаны, как правило, допускают техническое обслуживание уплотнительных компонентов непосредственно в линии. Это преимущество в плане обслуживания особенно ценно в химической промышленности, где частый контакт с агрессивными средами требует регулярной замены уплотнений.

Соображения по установке и размещению

Требования к габаритным размерам при монтаже запорных клапанов отличаются от требований, предъявляемых к другим типам клапанов, из-за выступающего штока и особенностей крепления привода. Для запорных клапанов требуется вертикальное свободное пространство над корпусом клапана, чтобы обеспечить ход штока и установку привода — аналогично задвижкам, но в отличие от компактного монтажного профиля дисковых затворов. Вместе с тем запорные клапаны, как правило, требуют меньше места при монтаже по сравнению с прямоточными клапанами благодаря своей конструкции с прямым проходом потока, в отличие от углового пути потока, характерного для типичных конструкций прямоточных клапанов.

При расчете трубопроводов на напряжения предпочтение отдается запорным клапанам в тех областях применения, где тепловое расширение вызывает значительное перемещение трубопровода: их прочная корпусная конструкция и надежное крепление крышки обеспечивают превосходную устойчивость к внешним нагрузкам по сравнению с дисковыми затворами типа «бабочка» в исполнении «пластина» (wafer). Фланцевые или резьбовые концевые соединения запорных клапанов обеспечивают более высокую надежность трубопроводных стыков по сравнению с дисковыми затворами типа «бабочка» в исполнении «пластина», которые удерживаются в трубопроводе за счёт сжатия фланцев трубопровода.

Эксплуатационные характеристики в промышленных применениях

Номинальное давление и температурные возможности

Рабочее давление запорных клапанов, как правило, превышает рабочее давление аналогичных дисковых затворов благодаря прочной конструкции корпуса и надёжному механизму герметичного закрытия. Рабочее давление запорных клапанов обычно достигает класса ANSI 2500 и выше, тогда как стандартные дисковые затворы, как правило, ограничены классом 600 без существенных конструктивных изменений. Это преимущество по допустимому давлению делает запорные клапаны предпочтительным выбором для обслуживания высоконапорного пара, гидравлических систем и других применений, где давление в системе превышает практические пределы альтернативных типов клапанов.

Температурные эксплуатационные характеристики запорных клапанов выигрывают от их способности применять как металлические, так и мягкие уплотнительные седла в зависимости от требований эксплуатации. Для высокотемпературных паровых применений предпочтительны конструкции запорных клапанов с металлическими седлами, обеспечивающие герметичность уплотнения при температурах свыше 427 °C (800 °F), тогда как клапаны с мягкими седлами обеспечивают превосходную герметичность перекрытия при работе с жидкостями при умеренных температурах. Эта температурная универсальность отличает запорные клапаны от шаровых клапанов, которые могут подвергаться деформации седла или возникновению утечек при повышенных температурах из-за несоответствия коэффициентов теплового расширения материала шара и материала седла.

Эксплуатационные характеристики герметичности и стандарты уплотнения

Стандарты герметичности запорных клапанов соответствуют промышленным требованиям к применению в системах с полным перекрытием потока и обычно обеспечивают класс герметичности API 598 или аналогичный. Герметизирующие свойства запорных клапанов, как правило, превосходят характеристики задвижек при длительной эксплуатации благодаря их перпендикулярному механизму уплотнения, который минимизирует риск повреждения седла (царапин или других дефектов) от загрязняющих частиц, присутствующих в трубопроводе. Хотя шаровые клапаны могут обеспечивать изначально более высокую герметичность, запорные клапаны сохраняют стабильную эффективность уплотнения в течение продолжительных сроков службы без риска деградации уплотнительных поверхностей, связанного с термоциклированием шаровых клапанов.

Производительность системы уплотнения штока запорного клапана по показателю негерметичности, как правило, соответствует или превосходит требования Агентства по охране окружающей среды США (EPA) для промышленных применений клапанов благодаря проверенным конструкциям набивки и обработке поверхности штока. Системы набивки запорных клапанов требуют меньших усилий при эксплуатации штока по сравнению с задвижками, что снижает вероятность выдавливания или ослабления набивки, способных привести к негерметичности. Это преимущество в контроле выбросов становится особенно важным при соблюдении экологических норм, когда запорные клапаны используются в качестве основных устройств изоляции.

Часто задаваемые вопросы

В чём основное различие между запорным клапаном и регулирующим клапаном?

Основное различие заключается в их целевом назначении и эксплуатационных характеристиках. Запорный клапан работает только в двух положениях — полностью открыт или полностью закрыт — и предназначен в первую очередь для изолирующей функции, чтобы полностью прекратить поток при необходимости. В отличие от него, регулирующие клапаны разработаны для работы в различных промежуточных положениях с целью регулирования и модуляции расхода; они обладают возможностью точного позиционирования и зачастую оснащаются системами обратной связи для автоматической корректировки расхода.

Можно ли использовать запорный клапан в дроссельных применениях?

Хотя технически это возможно, запорные клапаны не следует использовать в регулярных дроссельных режимах. Конструкция запорных клапанов оптимизирована для обеспечения герметичного перекрытия, а не для регулирования потока, и их эксплуатация в частично открытом положении может привести к повреждению седла, эрозии и преждевременному износу. Для дроссельных применений лучше подходят проходные клапаны, регулирующие клапаны или игольчатые клапаны, поскольку их конструкция, ориентированная на модуляцию потока, обеспечивает более высокую эффективность и более длительный срок службы.

Как стоимость монтажа запорных клапанов сравнивается со стоимостью монтажа других типов клапанов?

Стоимость монтажа запорных клапанов, как правило, находится в среднем диапазоне по сравнению с другими типами клапанов. Обычно их монтаж обходится дешевле, чем монтаж задвижек, благодаря более низким требованиям к крутящему моменту привода и упрощённым схемам крепления, но дороже, чем монтаж дисковых затворов — из-за большего габарита при установке и большей массы. Совокупная стоимость владения зачастую выгоднее для запорных клапанов в автономных применениях благодаря их меньшим требованиям к техническому обслуживанию и более длительному сроку службы по сравнению с более сложными типами клапанов.

Какие интервалы технического обслуживания рекомендуются для запорных клапанов в типичных промышленных условиях эксплуатации?

Интервалы технического обслуживания запорных клапанов обычно составляют от 2 до 5 лет в зависимости от условий эксплуатации; для критически важных применений рекомендуется ежегодный осмотр. Простая конструкция запорных клапанов, как правило, требует менее частого технического обслуживания по сравнению с задвижками или регулирующими клапанами. Рутинное техническое обслуживание включает подтяжку сальника, смазку штока и осмотр седла; капитальный ремонт — замену седла или обновление внутренних компонентов — обычно планируется раз в 5–10 лет при стандартных промышленных условиях эксплуатации.
